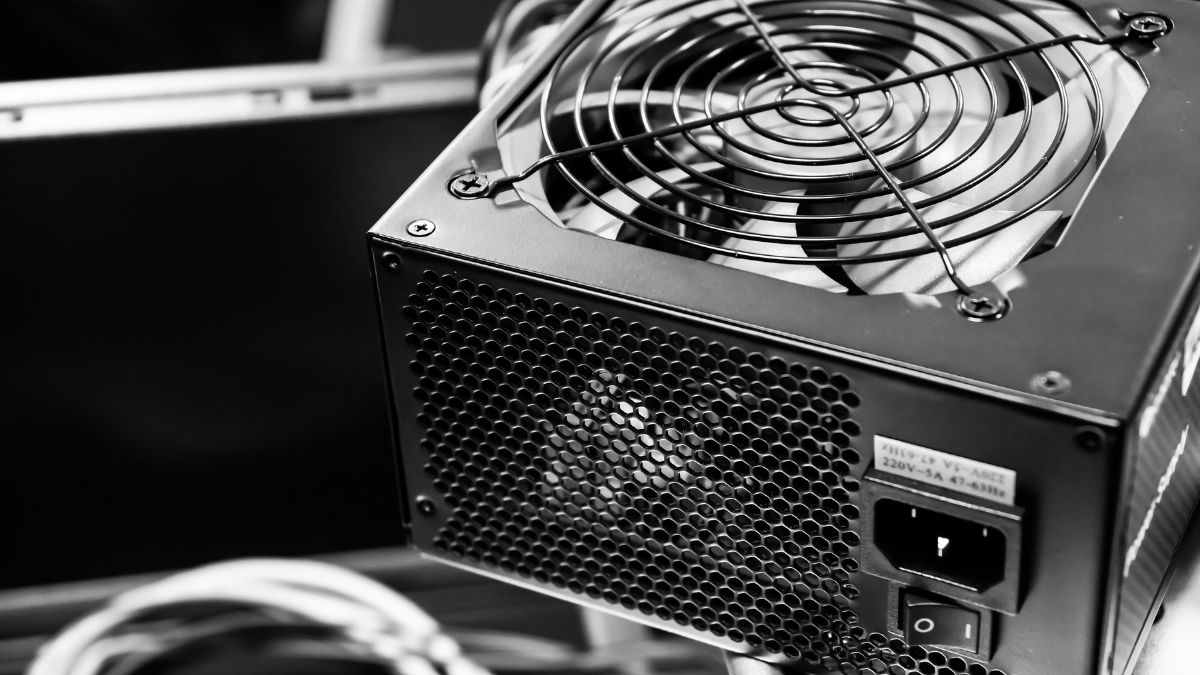

Na arquitetura de hardware contemporânea, frequentemente a atenção recai sobre os componentes responsáveis pelo processamento lógico e gráfico, como a Unidade Central de Processamento (CPU) e a Unidade de Processamento Gráfico (GPU). No entanto, negligenciar o subsistema de energia é um erro estrutural que compromete a integridade e a longevidade de todo o ecossistema computacional. A Unidade de Fonte de Alimentação (PSU – Power Supply Unit) atua não apenas como um fornecedor de eletricidade, mas como o coração que bombeia energia vital e estabilizada para componentes de alta precisão.
A montagem ou atualização de um computador de alto desempenho — seja para gaming, renderização profissional ou análise de dados — exige uma compreensão técnica profunda sobre como a energia é convertida, gerenciada e distribuída. A estabilidade do sistema está intrinsecamente ligada à qualidade da corrente elétrica que ele recebe. Uma escolha inadequada neste estágio pode resultar em instabilidade sistêmica, desligamentos abruptos, redução da vida útil dos componentes ou, em cenários críticos, a perda total do hardware. Portanto, a análise da PSU deve transcender a simples métrica de potência total (Watts) e focar na eficiência, topologia e recursos de proteção.
Fundamentos da Conversão Energética e Eficiência
A função primária de uma PSU é a retificação: converter a Corrente Alternada (AC) proveniente da rede elétrica, que oscila em alta voltagem (110V/220V), em Corrente Contínua (DC) de baixa voltagem, utilizável pelos circuitos eletrônicos. O computador moderno opera, essencialmente, em três trilhos de tensão principais: +12V (para CPU e GPU), +5V e +3.3V (para periféricos, armazenamento e memória). A precisão com que essa conversão ocorre define a qualidade da fonte.
A Métrica de Eficiência e a Certificação 80 Plus
A eficiência energética não é apenas uma questão de economia na conta de luz; é um indicador de qualidade térmica e de engenharia. A eficiência é a relação entre a energia extraída da tomada e a energia efetivamente entregue aos componentes. A diferença entre esses dois valores é dissipada na forma de calor residual.
Uma fonte com 70% de eficiência que precisa entregar 300W ao computador puxará aproximadamente 428W da parede, desperdiçando 128W em calor. Esse calor excessivo degrada capacitores internos e exige que a ventoinha opere em rotações mais altas, gerando ruído.
O padrão industrial para atestar essa qualidade é a certificação 80 Plus, que classifica as fontes baseando-se em sua eficiência sob diferentes cargas (20%, 50% e 100%). As categorias escalam de 80 Plus White (padrão) até Titanium, passando por Bronze, Silver, Gold e Platinum. Fontes de alta performance devem ostentar, no mínimo, certificações Bronze ou Gold, garantindo que o desperdício energético seja minimizado e a operação térmica permaneça controlada.
Correção do Fator de Potência (PFC)
Em engenharia elétrica, a potência é dividida em Ativa (a que realiza trabalho real) e Reativa (necessária para magnetizar bobinas e capacitores, mas que não realiza trabalho). O Fator de Potência (FP) é a razão entre a potência ativa e a aparente.
Fontes de alimentação obsoletas ou de baixa qualidade possuem PFC Passivo ou nenhum PFC, resultando em um FP baixo e introdução de ruído harmônico na rede elétrica. O padrão ouro para workstations e PCs gamers é o PFC Ativo. Circuitos de PFC Ativo corrigem o fator de potência para valores próximos a 0.99, garantindo que a fonte utilize a energia da rede de forma linear e eficiente. Além disso, fontes com PFC Ativo são “Full Range”, operando automaticamente em qualquer tensão de entrada (90V a 264V), eliminando a arcaica chave seletora de voltagem. A presença de uma chave seletora manual é, invariavelmente, um indicativo de topologia antiga e de baixa qualidade.
Aplicações Práticas: Dimensionamento e Segurança
A implementação correta de uma PSU exige cálculos precisos e planejamento de infraestrutura. Não basta somar o consumo máximo teórico das peças; é necessário entender a curva de eficiência e os picos transitórios.
Um conceito crucial é o Dimensionamento de Carga. Fontes de alimentação atingem seu pico de eficiência geralmente quando operam a 50% de sua capacidade total. Portanto, se um sistema consome 400W em carga máxima, uma fonte de 750W ou 850W pode ser mais eficiente e silenciosa do que uma de 500W, pois operará em sua zona de conforto térmico e elétrico, oferecendo também margem (headroom) para futuros upgrades.
Proteções de Circuito Essenciais
Diferente de fontes genéricas, unidades de alta confiabilidade integram circuitos de proteção que salvaguardam o computador em milissegundos:
- OVP (Over Voltage Protection): Proteção contra sobretensão.
- UVP (Under Voltage Protection): Proteção contra subtensão.
- OCP (Over Current Protection): Proteção contra sobrecorrente.
- OPP (Over Power Protection): Proteção contra sobrecarga de potência.
- SCP (Short Circuit Protection): Proteção contra curto-circuito.
- OTP (Over Temperature Protection): Proteção contra superaquecimento.
A ausência dessas proteções transforma a fonte em uma bomba-relógio para o hardware conectado.
Análise Estratégica: O Custo do “Gargalo” Energético
No contexto de montagem de máquinas de alta performance, o termo “gargalo” é frequentemente associado à disparidade entre CPU e GPU. Contudo, existe o “gargalo energético”. Uma fonte que fornece energia com alto nível de oscilação (ripple) e ruído elétrico impede que processadores e placas de vídeo atinjam seus clocks de boost máximos. O hardware moderno monitora a qualidade da energia recebida; se esta for “suja” ou instável, o sistema limita a performance para preservar a integridade do silício.
Investir em uma fonte de alimentação robusta é uma decisão financeira estratégica. O Custo Total de Propriedade (TCO) de um computador inclui sua durabilidade. Uma fonte de má qualidade coloca em risco componentes que custam dez vezes o seu valor. Em ambientes corporativos ou de uso profissional, onde a estabilidade é mandatória, a economia na fonte de alimentação é uma falsa eficiência financeira que eleva exponencialmente o risco operacional.
Erros Comuns e Mitos de Mercado
A desinformação técnica ainda permeia o setor, levando consumidores e empresas a tomarem decisões prejudiciais à infraestrutura de TI.
O Mito do Estabilizador de Tensão Talvez o erro mais crasso e persistente no mercado brasileiro seja o uso de estabilizadores de tensão em conjunto com fontes modernas. Fontes com PFC Ativo são projetadas para corrigir flutuações de tensão em microssegundos. O estabilizador, que opera com relés mecânicos lentos, não consegue acompanhar a velocidade de correção da fonte. Ao tentar “estabilizar”, ele introduz degraus de tensão e ruído, forçando a fonte a trabalhar dobrado. Jamais utilize estabilizadores em computadores modernos. Recomenda-se o uso de filtros de linha de alta qualidade (com proteção contra surtos DPS) ou Nobreaks de onda senoidal pura (online ou interativos senoidais).
A Falácia da Potência Nominal Muitas fontes de baixa qualidade anunciam potências de pico (ex: “500W Reais” como termo de marketing) que não podem ser sustentadas continuamente. A métrica correta é a potência contínua na linha de +12V. Fontes antigas dividiam a potência em linhas de +3.3V e +5V, o que é inútil para computadores modernos que exigem quase toda a energia no trilho de +12V.
Negligência com o Cabeamento Fontes modulares (onde os cabos podem ser desconectados) não são apenas estéticas. Elas melhoram o fluxo de ar dentro do gabinete ao eliminar cabos desnecessários, reduzindo a temperatura interna dos componentes.
O Horizonte do Setor: ATX 3.0 e Novos Padrões
O futuro da alimentação de computadores já chegou com a introdução do padrão ATX 3.0 e ATX 3.1. A evolução das placas de vídeo, que agora apresentam picos transitórios de energia (spikes) que podem durar microssegundos e ultrapassar em 2x ou 3x o consumo nominal, exigiu uma revisão da engenharia das fontes.
O novo conector 12VHPWR (ou 12V-2×6) é capaz de entregar até 600W de potência através de um único cabo, simplificando a gestão de cabos e garantindo uma comunicação inteligente entre a fonte e a GPU. As fontes de próxima geração não apenas entregam energia, mas comunicam-se com o sistema para negociar limites de potência em tempo real.
Adicionalmente, a adoção de semicondutores baseados em Nitreto de Gálio (GaN) está permitindo a criação de fontes menores, mais frias e com eficiência superior à platina, redefinindo a densidade energética em data centers e desktops de alta performance. A fonte de alimentação deixou de ser uma caixa metálica passiva para se tornar um componente ativo, inteligente e fundamental na era da computação de alto desempenho.
